●オプション部品のご紹介ページで す。                 muf





アルミタンク  aluminum fueltank 最終版
アルミタンク

量産最終テスト版のアルミタンク画像です。
全高が低く、ハンドル・ノブとのクリアランス・アップ。
Z31A のタンクのロー・プロフィールになっています。CZ などインナータンクにも使えます。
磨くもよし、塗装するもよし。


アルミ削りだしエンジン左カバー  aluminum billet LHcover

削りだしLカバー リンクペー ジへ

アルミ削りだしのエンジン左カバーです。
overspacer
for z31a m  z35J x35 x36 ST3136

アップマ フラー CZ70用 42k  uomuffler for CZ &

 (残り僅か)
CZ72 UpMuff&

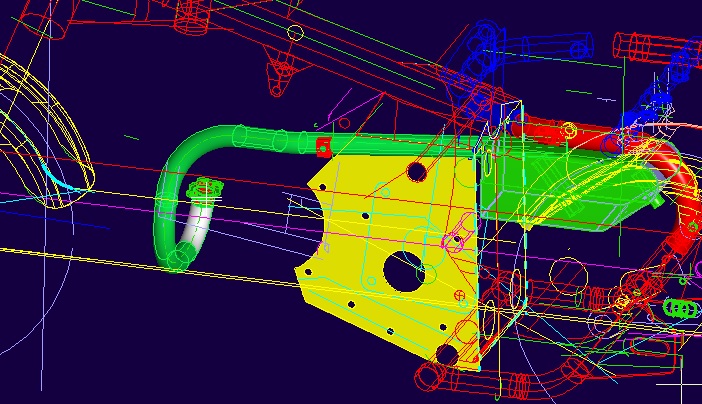

CZ70/62/用のアップマフラーがいまさらながら登場しました。

cz62/72/70/44 用 のアップマフラー取付情報はこちらから


--CK のマフラーは改造屋じゃないんだ。 --
かっこいい。形として落ち着きます。だけどご注意して頂きますようお願いします。
メーカー育ちのCKとしては、マフラーは作らない。改造マフラーは、性能を落とし、音を大きくしてパワーが 出ているように錯覚させ、寝ている人さえを 起こす騒音凶器であると。 心無いものによって、一時は自作騒音マフラ-が出現し、危うく
このかわ いい仔猿を否定するかのようなさえ出現し始め、困りました。

微笑んでもらえる仔猿がこのままじゃ嫌われちゃう、そこでckとして静かで、性能向上あるマフラーを設計し て用意するべきかもな、
・・・そう言う理由からCK の純正マフラーは存在します。 もとより、研究所員時代より仕事ではワークスマシンのマフラー も、量産のマフラーも、もちろん設計して、そのメーカーとしてのものを設計開発して来ている。 この技術ノ ウハウを生かさせてもらうことににしました。   どうしても大きな音のマフラーが欲しい方は仔猿はあきらめてください。

では、仔猿用はどうななのか?
下記の条件をクリヤして、ちゃんと作ることにしました。
1.静粛、規定値を超えない
2.低周波などで人の迷惑にならないこと
3.安全であること
そこで、構造はメーカー品同様、スリーパス構造を採用。
中に仕切り板と、周波数に会わせた、異径のパイプを組込むという、コストと手間のかかる方法で。

安全性は・・・
最大の心配は火傷である。光った表面は、冷たく見えるので、熱くてもつい触りたくなる。そこで、次のように してください。
走行後、水をカップなどで、エキパイにゆっくりかけ、冷却すること(この方法は他のバイクでも同じで、効果 的です。)
楽しい仔猿にするためしっかり作ったものです。よろしくお願いします。 またアルミ板と断熱ワッシャーなど で自作してください。


UpMuff 取り付け

●取付け例
エンジンカバーは、切り取らずに、取付けます。この例では、カバーの端の太いところと、4本のリブに切れ目 を入れ、数本を間引いています。また、もともと ついていた、マフラーの遮蔽板は元のように組付けます。強制空冷時の風を考えると良いと思われるからです。
エキパイ部分にM5×12(多分 15も大丈夫でしょう)。マフラー後部は、M6×8 か10 で取り付け、サイドカバーは、元のM6ネジで取付けます。
注)ノーマルマフラーのネジが、かなり硬いことが多いので、緩めるにはバイスプライヤーを使ったほうが良い かもしれません。
*ついでに上画でタンクガードの付け方も確認してください。
  Z31Aアップではマフラー内部の構造をしっかりとするため半割のプレス品にしました(すごい)。裏には、 水抜きボルトまでついています。現 在 Z31Aアップマフラーは終了してます 。Up muffler no stock for Z31A , please us Z311A down muffler

ダウンマフラー dowen muffler silent but powerful


●オプション部品の 35系エ ンジンでのダウンマフラーあるいはアップマフラーの取り付け ( Z31Aでは不要な作業 です。)

optional upmuffler and down muffler  ,installation and how.  EXP flange

  排気口の形状です。
 マフ ラー用のフランジを取り 付けます。
m5*10のキャップボルトで慎重に締めて取り付けてください。 (同梱されてません











ダウン マフラー 新版登場 (ステンレス 大容量) down muffler silent but powerful

マフラーの後部を、車体に自作等で簡単なブラケットを作る必要があります。






























アップ マフラー 在庫なし Old fashion model seen in ko-zaru meeting!  coming long time.

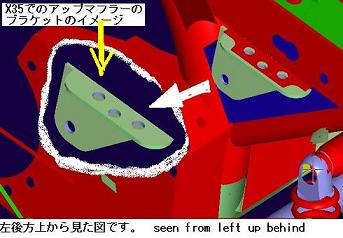

アルミアングル(厚さ2ミリ以上)などを利用して上手のような ブラケットを作って取付けて下さい。



マフ ラーとフレームの取付左図のようなイメージになります。

この2点のブラケットは準備中のため自作をお願いしています。申しあけありません。







z31a 用アップマフラーを、ダウンに改造したもの。 カット後、溶接なので、メッキはだめになりますが、それぞれ の楽しみで。(予約で依 頼します。)
私、結構好きです。(さ) 現在終了してますが、ミーティングなどでクラシクとしてみることが出来ます。
z31aダウンマフラーおむずび出来 this old down muffler is not available now

●Up and Down!!
Up & Down
                        Muff

●取付け例
downmuff
                        mount


サイドスタンド side stand
sidestand




クイックリリース Quick releasing for world travelers


ハンドルクイックリリ−スは、X35では配線が、分割式なので、
少し現実的に使えます。 ¥7,500
いざ発送で、どうにも分割しなければならないときに役に立ちます。

クイックリリースは、遊びで、実用的ではないんですが、配線等を工夫改良していくとフロントフォークが外せ るよ うになり、あなたの高度な工夫技が際立つ テーマアイテムです。







エアー・フィルター  ¥2,800-
airfilter

仔猿専用に作りました。1型ではギリギリ、2型ではよい感じに取り付ける大きさにしました。CZ70 にもOK!!
取り付けは、簡単?
airfilter base案1 ノーマルのキャブのままつ けるには、少し工夫が必要です(といっても仔猿を組んだ経験があれば十分)。
エアクリーナーべースをノコ歯か、カッターで切って、はめ込みます。確認したら、シリコンシーラー(水廻り のコーキング材 ¥400-くらい)で、隙間をシールすると出来あがり。画像リンク
カッコが良くなる。キャブセッティングは、崩れないようです。吸気音も変わるのも面白いです。

左は、取り付け例(1型)です。
(エアクリーナーべースを加工してみました。「ギリギリ」ということですが、かなりキツイ・・・タンクにあ たります。(美研談))






一人メーカー
案2 ●エアクリーナーフ ランジ    A/C adaptor flange
レメントを取付けるベース、エレメ ントをキャブに出来るだけ近づけました。(タンクへの当たりが少しは少ない!?)
3700



















キャブレ ター モンキー用が付けたい人にinmani
--
-まず微妙に位置を狙った3dインマニフランジ (下図)を使用。
3D flange intake for monkey carb



キャブとインマニははモンキー12v径のノーマルキャブを使用、エア クリーナーケースもモンキー用を流用し ます。 エレメントはkozaru用を使用.。
メインジェットは 52#(31cc系) 55#(35cc系)を使用し、ジェットニードルは上から2 段にすると、基本のセッティングがスタートできます。



パワーはこうじょうしますが、なにより音がとてもよくなります。 吸気音がホンダらしいジェントルな音にな ります。 カブみたい。
kozaru道的には反則かも!?といわれますが、この吸気音は素敵ですね。


oil pan
                      super volume x35オイルパン Oil-pan for subaru engine
仔猿のエンジンはなんだかんだいつも全開!
オイルが100ccじゃ可哀そうだ。 そう思い始めたら。x35専用です。
gx31用などは研究開発中
alluminium billet 35000


装着ページへ (installation  illustrated)



Fuel cock filter
Fuel Cock
 ア ルミタンク用に仔型の物を用意しました。
モンキ-用キャブを取付る場合には、ナットを半分ほどにサンダーで削って薄くして、コック部もねじ山を半分 ほど に減らして、取付時の上下寸法をへらしての 使用になります。 ミニチュアは苦しいです。
 でもつけたら、保管時にコックが閉められるので、すごく安心です。


fjnt.jpg タンクのゴミがキャブに入っ たら.. 安心のための仔型の燃料フィルター です。 630円


seat チェックの
seat   for z31a m cz70  z35J x35   mには長すぎるかもし れませんが工夫価値あり。
予約受付中 予価\15、000




BrakeDrumRimブレーキドラムリム
kozaru Japanしっかりした走行感覚と綺麗な組み上がりが仔猿に 永遠の命 を吹き込むます。組み立ても楽です。
アルミハ ブとアルミリムなどもセットで組むとより良いです。パーフェクト な制動力確保のためインナードラムが用意 されています 。









アルミハブ 足回りが激しく。
afhb1.jpgfront alluminum billet hub for Z31M CZ70 X35用  アルミハブ、フロン ト


 Rear Alluminum billet hub ア ルミハブ、リヤ
アルミ ブレーキド ラムリム , アルミハブ,リムなどの解説にリンク
アルミ ブレーキドラムリム 前
アルミ ブレーキドラムリム 後


 ●駆動抵抗を 減らしたい。-スプロケスペーサなんてのもあります。



アルミリム
alrimset.jpg                                                                                   front alliminum rim , billet  and for Rear
 for m cz70  z35J x35 ,z31a(special) 在庫あり  取付け大変(特に)z35J  x35 ,z31a(special)












アルミブレーキアーム  削り出しですが、特価です。

ckboro.jpgalluminum brake arm  cz、z35m、z35j godiergenoud-champinat de monde z35 3700*2 アルミブレーキアームレバー (3700*2)は、cz、 z35m、z35j 用です。7400->●アップチャージ OP    ¥5,550
です。 是非ご利用ください




ホイル周りのアルミ化の説明ページへ


ケ-ブルガイド cable guide plate
アルミ 板で手作りもいい味です。 これはアル ミ削出しで作ってみました。各機種に取り付きます。 またハンドルストッパーにもなりますの で、ヤスリで削って、ハンドル作動角を調整出来ます。

¥5500 モニター価格70%でしばらく行かせていただきます。

よく見ると、不明なねじ穴が2ケ設けられています。工夫の足がかりにしてください。 CK で も何かヒヒ)に使おうと考えています。角を丸くして仕上げても良い感じになります。



取付使用例
フロントケーブルがよりすっきりセットすることができます。 もう少し角を丸めてクラシカ ルな バイク感を楽しむなどのイタズラにも。







アルミ削り出 しトップブリッジ top bridge aaluminum billet
パ イプハンドルをつけるためのトップブリッ ジ、
マウントはホンダゴリラ用など(右下の)
を使用してください。















リジッドフロ ントフォーク コレク ターのための限定試作 rogid front fork collectible    (残り僅か)nsus31.jpg

  rigid front fork
z31a z31m

rigid front fork cz70


















LEDウィンカー  Z31Aなどにもご利用ください。   (残り僅か)


世界初単独点滅式LEDウィンカー
は仔猿で実現されました。

リレーユニットは不要、なんとランプ自体に組込んでます。 (リレーが不要!!)

ウィンカーランプセット 1台分 4pcs¥18,000
クランプバンドとブラケット 1台分2set ¥2,000 , ブラケット¥1,600
配線は、リレーを使わずに直結しそれをウィンカー電源とします。



 9led ウィンカー登場

これまでの、ウィンカーを更に追い込んで9ケのledをマウントしました。
(アップcgオプション扱いですが、より明るくなりました。)

9LEDウインカにおいては 基板の取付けネジも一応確認してください。
リード線を細くしましたの配線は綺麗なります。
それだけ丁寧な扱いも必要になります。
視認性をあげましたオプション扱いになりますがよろしくお願いします。

詳細リンク






メインキー main key
                                                      mainswitch

  より快適になります。ご利用ください。取り付けナットはアルミ削出  モンキー用でも使えます。
 工夫のページへ

キルスイッチ機能も含める配線例画はこのリンクより参照











こざる バイクコザルアルミフェンダー 取り付け工夫のページにリンク


FRP フェンダー     (残り僅か)frpfnd.jpg
出来悪くアウトレットC級品    m cz70 z35J x35 ,z31a(special)   終了  今度はアルミ製 に挑戦しています。 しばしお待ちを。











世界一小さく 世界一大きな楽しさの バイク仔猿! 素敵 fascination!
しかしあなたの素敵なお顔もが見れないのはバックミラー!です。
困っちゃいましたが、ようやくオリジナル仕様品が到着。
グレードは高いので、少し高価かよく分かりませんが。  (set5600)
                              (12992 バイト)   取付はM8とM10が有ります。
エ ネループに時代の変わり目を感じます。
仔猿は鉛バッテリーからエネループ乾電池仕様に。 Li-battery kit  "eneloop"
LEDを世界で始めてウィンカー、テールランプに採用したのも、仔猿です。そのときと同じ感じ がして。

取付等はこちらから


 リンク  ● アップチャージoption upcharge



sarusonite  旅行好きなら、いつか絶対役に立つ。 在庫の み  (残り僅か)サルソナイト2サ ルソナイト2

便利、だけじゃないんです。 仔猿を、室内を、汚れや 傷、目立ちすぎる盗難視線から守ってくれます。

海外旅行、留学バッグとして超いいです。
この大きさのこういうのは、探すとなると、なかなか無いんです。 ¥25,000








サ ルソナイト1型での ドイツ行きでの画像(東京-チューリッヒ-フランクフルト) turich-frankfurt リンク

当画像はしまなみ街道に仔猿で走る旅のため、京王線駅での風景です。入ってる仔猿、分かりますか?














仔 猿キャップ
少 量作りました。ご希望の方は、お知らせください。 適時ですのでお待ちいただくことになりそうですが、お許しく ださい。
type kozaru100k \1575  残1
type kozaru joinus \1575 予約受付中

sealsozai.gif切 り貼りシール企画中

white_navy.jpg  T在庫少量あるときのみです。パタンまちまちです 2625円







ジュラ製のハンドルノブを使うとき、トップブ リッジにハンドルパイプ押し出しネジか加工をすると便利です。でもハンドルノブが緩み易くなるので、転じよ うと考えてください。走行には緩んでいないかよ く確認してください。 Tips






▲ 元のPageに戻る




 ●発電機(ACG)世界最小 エンジン用外部 出力用発電機が苦闘3-5年にて完成しました。2015.4から在庫なくしばらくお待ちくださいませ。 準備出 来ましたら、当記事更改します。
ACG the wprld minimum
ゆっくりモニター出荷などしていきます。準備が出来ましたら、専用ページにリンクします。

時々用意できる、変更もあります。 すいすいじゃない。 発電した電気も自分で工夫しなければ....。  その 辺了解の上、仔猿を育てる方だけのオプショ ン予備軍です。が、心積もりのために暫定価格を記しておきます。
* B-kitバラバラキット(コイルは手巻きしてください) 39000 (消費税別)
* A-kit コイルが巻いてあります。 .69000 (消費税別)
フライホイルは加工品をお送りしますので、未加工品を送ってください。
 導通テスター、絶縁テープなどは必要になります。
磁石まで削り出しの専用品構成です。even the magnet is by billet !
くじけない人なら、B-kitで、大丈夫でしょう。!!
発電したときの達成感は格別です。
いまのところx35(スバルエンジン)用です。 最新使用等は掲示板も利用してください。
テ ク ニカルスピリトフ ルな参考ページはこちらから tech-inf

2014.1 A-kit
線径0.5
巻き数53*8
0.5t極板9枚

2500rpmにて11.5V(AC)

発電はヘッドライト直結  充電用 も 研究進化中


スプロケット  kozaruに乗りあちこち 走るようにな ると、登坂や、ツアー速度にあわせて欲しくなるスプロケット

キノコスプロケット mushhy sproket 慣れれば切り替え3分、低い回転で巡航ツアー、最後の登坂は切り替えて、長旅の必須アイテム。
ダンマフラー オリジナル編みこみニットマフラー 出来ます。 CKデザインoriginal wool 100% neck-muffler , knit in Japan classic for winter joyness純毛で少数生産 オリジナルの楽しさ 冬 が楽しい、通勤にも。 在庫あるとき。 24000から

short brak earm
仔猿部 屋、仔猿CAFE、仔猿ミーcars のドレスアッ プに。
 仔猿CAFE看板を 仔猿  cafe CK  将来の1/1ジオラマにも飾ってください。
チタン ボルト titunium bolt  M8*22 バネ下重量の軽減チタンボルト
素敵なドアハンドル 貴方のデザインで作ります
ようやく、お目見えしました。
なかなかやってくれるメーカーさんがなく、ドア用のを使うのもなあと思っていましたが、やはりオリジナ ルはいいです。

大人の手でも使えるサイズに、ちょっとおしゃれに作りました。

色は赤だけです。
Z31A M X35 ST

予約受付中。2016.7月頃からデリバリ

15


新規版追加のカタログとページが作る時間がありませんので、暫定画像を張っておきます。
特により仔猿にと、初期Op部品をリリースする事にしました。(在庫のみ)


エンブレム
7Pエンブレム

2.5Dエンブレム

 アルミクラシックエンブレム、

ST31伝説ロゴ 建設中

M6 bolt with hole for your Accel movement.
 アクセルケーブル取付用の専用ボルトを作りました 仔猿デビュー時から作りたかったのですが、今頃になってしまいました。

少しでも仔猿が綺麗にくみ上がるように 細かな寸法を追いかけたものです。 全エンジンに使えます。


リヤサス用特製ボルト
市販のものではバイク用ではない。
オリジナルしかも6カク穴付という難しい加工をしてくれるところをやっと見つけ実現。

クラッチケース穴あけ品。美しさからコピー品が出てくるほど。
穴と機能を両立させて軽量と冷却効果をはたしました。

メタルヘッドライト

金属なら400年先もレストアできるとオーナーさんの声が。

金型から実現しました。








Billet M10*52 Bolt --- High Tension Steel , Chrome,
