1.1 マ ズ、サイショに prepare a cup of coffee
1.2 工具 とオイル tools and oilハ
2. 下準備(修正確認 cuisine)    ●z31a で先にやっておいたら楽なくこと   2006/jun追加
3. エンジ ン搭載 mount power supply
4. フロン ト廻り frontier spirit on the front
5. 後輪部 beneath under your hip
6. ドライ ブ do you hub?
7. 配 線 headache
8. 外装取 付、その他 Lady needs a cosmetic, young lady need it too?
9. 試運転 just married,
10. なら し運転 your first day
i ボル ト推奨位置 Only god knows it
ii Speedometer-kit 取付
iii Winker 取付け
* 2017 以前のも のは別になります。
組立上の不明な個所等があればご連絡ください。

個人では、所有工具や経験基礎知識などでハードルのあま りに も高すぎそうなとこは、な るべく加工しています。挑戦したい方は。事前にその旨をお知らせください。

プロの方(仕入業者の方)は、こちらもご覧ください
業者様、プロの方向けでは、ドリル等の工具が常備され、技術があるので加工自体は簡単 です ので、各部の加工をお願いいたします。
そこが出来るところが「さすがお店!!」という手で表現する宣伝というわけです。

「仔猿組立ていたします 」= 「技術がある証明」
これこそ数少ないアピールではないでしょうか? お願いします。

●留意点
1. 画を参考にして組み立ててください。
2. 普通のバイクと同じように乗り物を組み立てる注意と技術が必要です。
  ただ、ここでいう技術というのは、車の運転と同じです。
3. 初心者もベテランも安全運転が大切なように、危ないときは無理せず、ゆっくりと 丁寧 に。
  そして、分からないときは、聞いて調べたりして進めるようにしてください。


ボルト 類は足りないものは、ワッシャの追加などはホームセンターなどでミリねじ用をお求めになってくだ さい。
●組立て前に  assy_eve.html  を一度は斜め読 みでもいいので関連リンクとかも参考に見ておいて ください。
●出荷時の組み付け部品類 は仮組です。締め直しなどで確認してくだい。
●z31Aで先にやっておいたら楽なくこと。Hp内一部ダブり記 載。             *ホイールのマグネット取付
*Spセンサーの取り付け
 * ステップの取り付け
*フェンダーの仕上げと穴あけ フロントフェンダ-後端は45ミリカット(切り上げ)
● オイルは入っていませんので、100cc入れてくださ い。 ● ウィンカーレンズは、セロテープなどで周り止めしてくださ い。 ○ フロントリムは浅い方です。

2017.2 配線
Z31A A-setはST31,X36,Z31A-Aset を参考にしてください。 配 線は ST31とおなじです
B-KITではメインハーネスは自作してください。

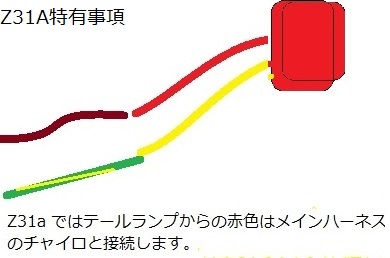

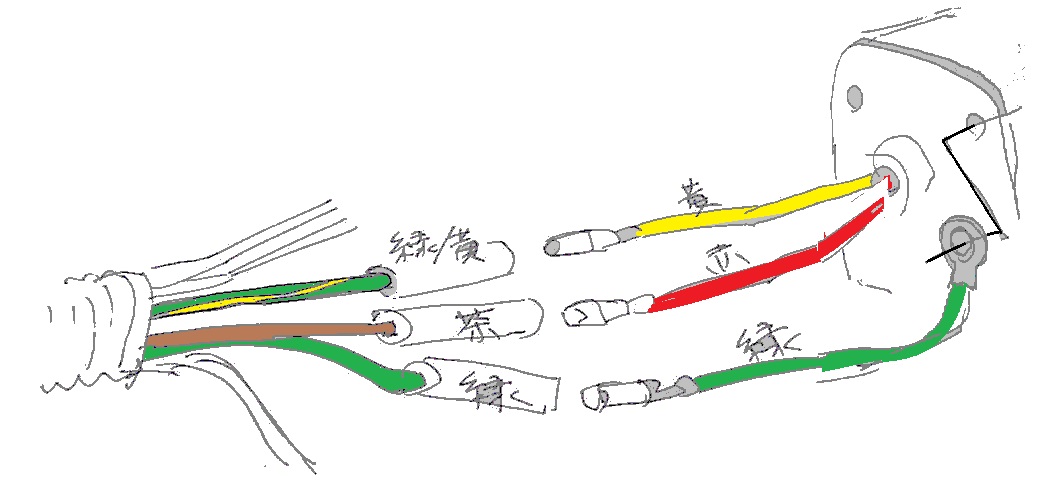

テールランプの茶色

注意
Z 31 aでは 基本設計が 基本設計がダウンマフラーの装備として、最小バイク寸法を実現出来始ました。


走行するにはタイヤとのクリアランスを確保するためカバーの下側はカットしてください。

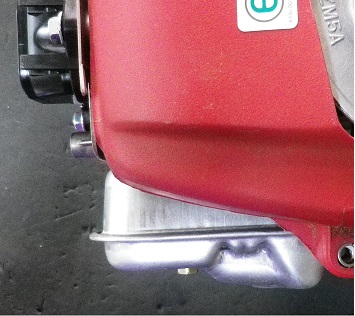

B-KITでは エンジン下部にある 箱型マフラーの カバーを外し、マフラー単体とし カバーの下側はカットしてタイヤとのクリアランスを確保して下さい 。

アクセルケーブル とうし方 少し改良しました。

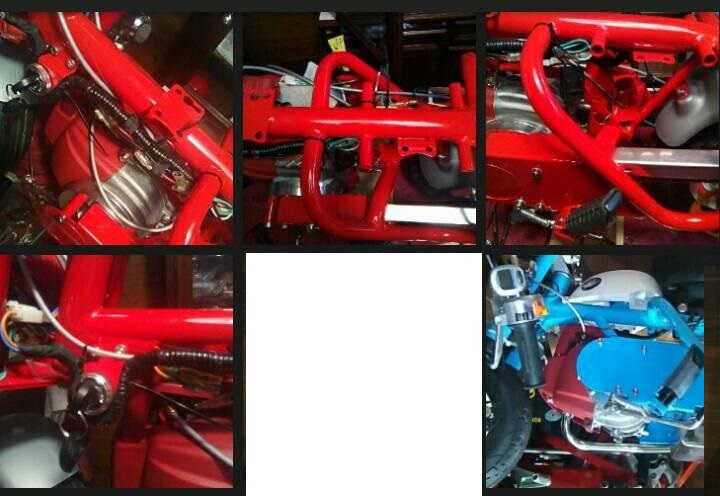

メインハーネスも工夫してみました。
Z 31 aではチェーンが136か138リンクで組み立てるようになっています。(使用スプロケで変更もあります)
通常では140リンクのチェンが入っていますので、チェンカッターで調整してください。
マゾン等で、チェンカッターは、3000円ほどで購入できます。 長い仔猿生活では役に立ちます。

片山チェン チェーンカッター   CK2

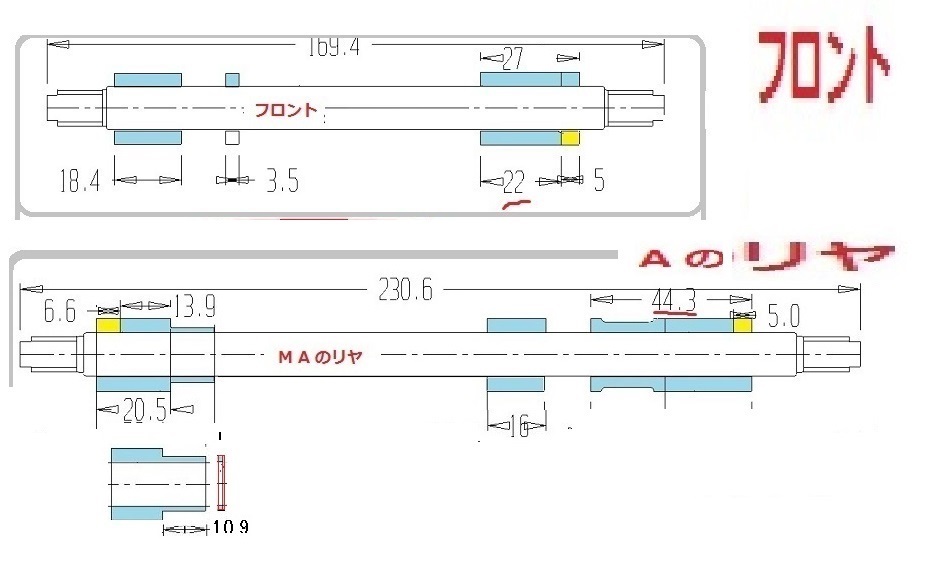

z31aではリヤスプロケットスペーサー使用しますので、スプロケ取付ボルトはm6*20か58に交換してください。



z31a用に、補助リンクを貼りました。
Mの組立が近似してますのでMのページも参考にしてください。

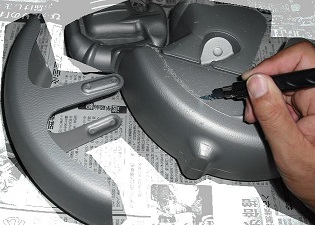

ポリフェンダ -カッ トの絵図模型用鋸で数十倍の時間を掛けて(笑) チマチマと切り出します。カッターで丁寧が意外といい。

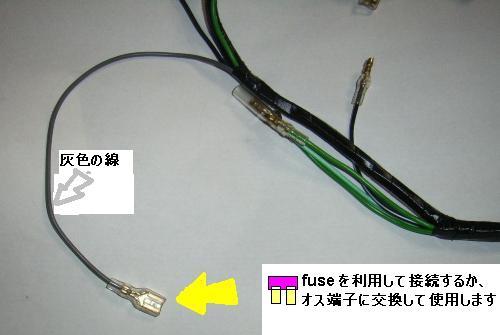

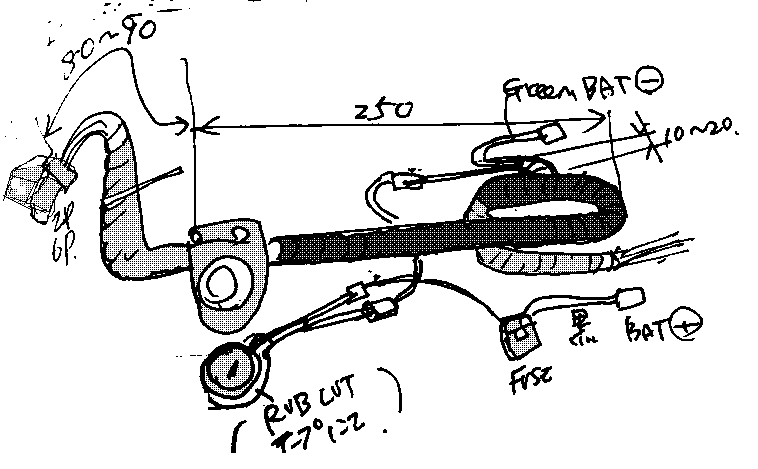

El メ インハーネスの え〜と
端子を付替えるかヒューズを 利用してつないでください。
リレーの有ったZ31Aでの共用を考慮してのためです。
(尚メインキー仕様では端子の付け替えなく配線できます)

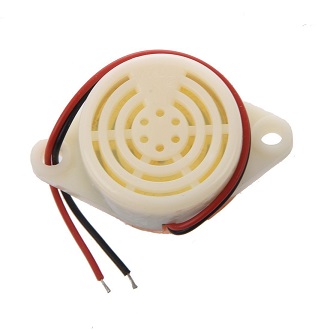

El ホーンの秘密!?
アマ通販メーター、電子ホーンの電 池
 12vバイクホーン用の配 線が隠されています。

配 線図
プラスを
、アースをとしています。
 ST31,36  X36, Z31A-Aset
参 考配線要領
きれいな配線図が書けませんので参考としてくださ い)
Ckでは配線 図は不得意項目のた め申 し訳ありません
E エンジン 始動
ピコピコ  バイクで初めて
Z 工具は?
工具の準備
F ステップ組付け
ドライバーを使おう
F フロントフェンダーのアップは
 ゴムナットを利用しよう。 31aはアップです。

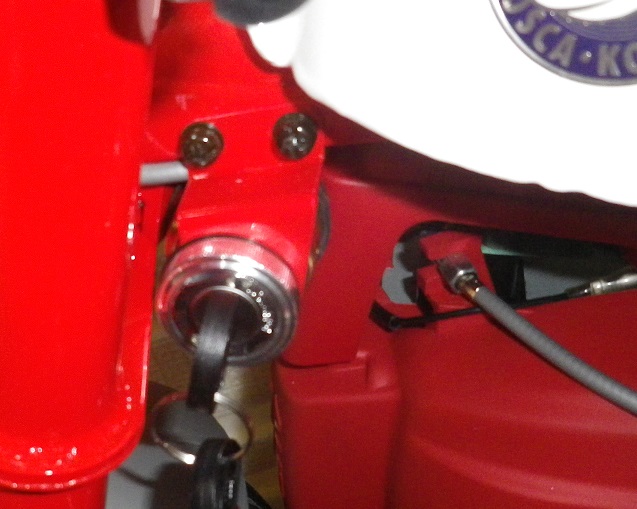

E メインスイッチ
 配線追加でエンジンキル ス イッチとしてつかえます。
wブレーキパネ ル
  ブレーキパネルの組立て方
E 単3電源
LAXのページ下段参照

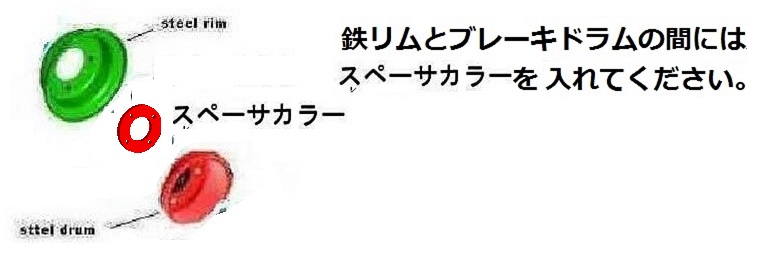

W Bkit 鉄リムのホイル 組立

●鉄リムのハブと接する径をヤスリなどで削って、径を少し広げてください。

●またブレーキドラム側鉄リム仕様場合は、ブレーキドラム内側に入るスペーサーの内径部分ヤスリで削るなどして組み立ててください。

ブレーキドラムとの間にスペーサはシリコンなどで接着し てください
組立イメージx356系  z31 st356  簡易印刷用 St
車輪カラー構成
 リアx36系  リア st36系
おっ と better 17511-ZM5-823   fueltank 横       83551-300-000    grommet
38110-gfc-890  ホーン comp


チェンカッター
甘ゾン等で25番用

カタヤマ チェーンカッター CK2 など

ネジ類規格
ホームセンターなどでボルトナットを購入する場合、特別表示部を 除いて、ミリの標準か細目ネジを使用しています。
