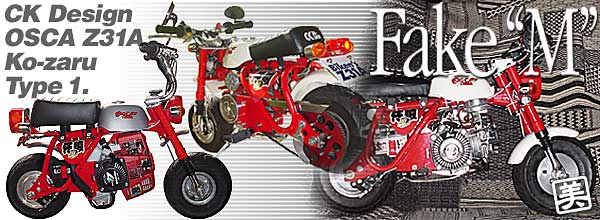

▼ Biken's Z31A "Fake" M!! 2005.02.25
「M」用フロントフォークをゲット!!
ダウン・フェンダーにカスタムしてみました。名付けて「Fake M」デス。
*写真をクリックすると大きな写真が見られます。
|
2005.02.25
|
![Osca NR31 CAD](fkm-img/fkm-01.gif)
|
![LeftSide View](fkm-img/fkm-02.gif)
|
![RightSide View](fkm-img/fkm-03.gif)
|
![Front View](fkm-img/fkm-04.gif)
|
●フロントフォーク
ゲットしたM型用フロントフォーク。
シャフト径が違い手こずりました。M型はZ31A 2型が基本みたいです、1型のシャフトは太く、そのままでは入りません。ヤスリでシコシコ・・・。
|
●LeftSide View
右側面。やや後方より。
手作り木製スタンドに載っています。
|
●RightSide View
左側面。やや俯瞰気味に。
|
●Front View
前方から。
ヘッドライト下のハーネス隠しアルミ板は作り替えました。ミラーもより小型化してみました、前作同様MTB用です(ドイツ製)。
|
|
![BackSide View](fkm-img/fkm-05.gif)
|
![LeftSide UP View 1.](fkm-img/fkm-06.gif)
|
![LeftSide UP View 2.](fkm-img/fkm-07.gif)
|
![LeftSide UP View 3.](fkm-img/fkm-08.gif)
|
●リアフェンダー用ステー
リアフェンダー取り付け用にステーを自作。
3mmアルミ版より切り抜き、アルミタンク用のゴムナットを使用し(振動対策)フレームに固定します。
|
●取り付け部アップ
右後方より。
テールライト・ステーに、アルミ板で延長ステーを追加、ゴムナットでリアフェンダーに固定。
丸いアルミの円柱状のモノは、ミニミニ・ツールボックス? 予備のヒューズ入れです。
|
●ホイールキャップ?
合わせホイール用のゴツゴツしたナットを隠すためアルミ板より切り出しヤスリでシコシコ仕上げました。
|
●美研式LED バルブ
第○作目の自作LED バルブ、今回は反射鏡に4灯+4灯、正面に7灯の15 灯モデルです。
3層になって全長が長くなり過ぎ取り付けに一工夫。
|
|
2005.08.15
「ニセM」用テールブラケット製作
|
![切り出し、穴あけ、曲げ加工](fkm-img/nm_pl_01.gif)
|
![リベット止め](fkm-img/nm_pl_02.gif)
|
![配線カバー](fkm-img/nm_pl_03.gif)
|
![完成図](fkm-img/nm_pl_04.gif)
|
2ミリ厚アルミ板を切り出し、穴あけ、曲げ加工したナンバープレート。
センターはテールランプ、サイドの曲げ加工の部分がウインカーステー。
|
3ミリ厚のアルミ板で作ったステーと合体(ブラインドリベット使用)。
リアフェンダーとの結合はゴムナット使用。
|
テールランプの配線隠しにカバーを追加。
|
完成装着の図。
ケーブルをまとめるため、LAN ケーブル用配線部品流用。
|
|
2005.08.27
ミラー作り替え、ホーン(取り付け位置も・・・)変更
|
![美研式バーエンドミラー・その1](fkm-img/be_mir01.gif)
|
![美研式バーエンドミラー・その2](fkm-img/be_mir02.gif)
|
![ホーン取り付け位置](fkm-img/hor_mt01.gif)
|
![マウント部](fkm-img/hor_mt02.gif)
|
使い勝手が悪かったミラー、作り替え。
さすが純正(?)ミラー、よく見えます。
後方確認バッチリです。
|
CATEYE 製バーエンドミラー(MTB用)ステーと、純正ミラー流用です。
今までの小型ミラーはディスプレイ用か?
|
小型ホーンに変更。旧武蔵野サティアンでもらったモノ。
石猿・はぐれ猿さん使用のモノと一緒かナ?
|
マウント部。
防振・絶縁用にゴムナット使用。
最初は普通のネジでマウントしましたが、絶縁不良でショート。ヒューズがとびました。(涙)
|
|
▼ 以前の美研カスタム/ベランダ・ガレージその1へ...
▼ 以前の美研カスタム/ベランダ・ガレージその2へ...
あなたの仔猿くんのドレスアップのご参考になればと、このページをアップしました。
ご紹介した改造の中には、あなたの仔猿くんに重大な障害を引き起こす要因になるものがあるかもしれません。これに起因する全ての損害に対して、美研は一切補償いたしません。ご自身の責任でご利用ください。
(美研 2005.02.25)
|
