仔猿ってこんなバイク

    st36 X36 2020 01 08
ござるの配線は難しそうですが実は色合わせでできるようになって います。
配線をする前に次の2点をやってください。

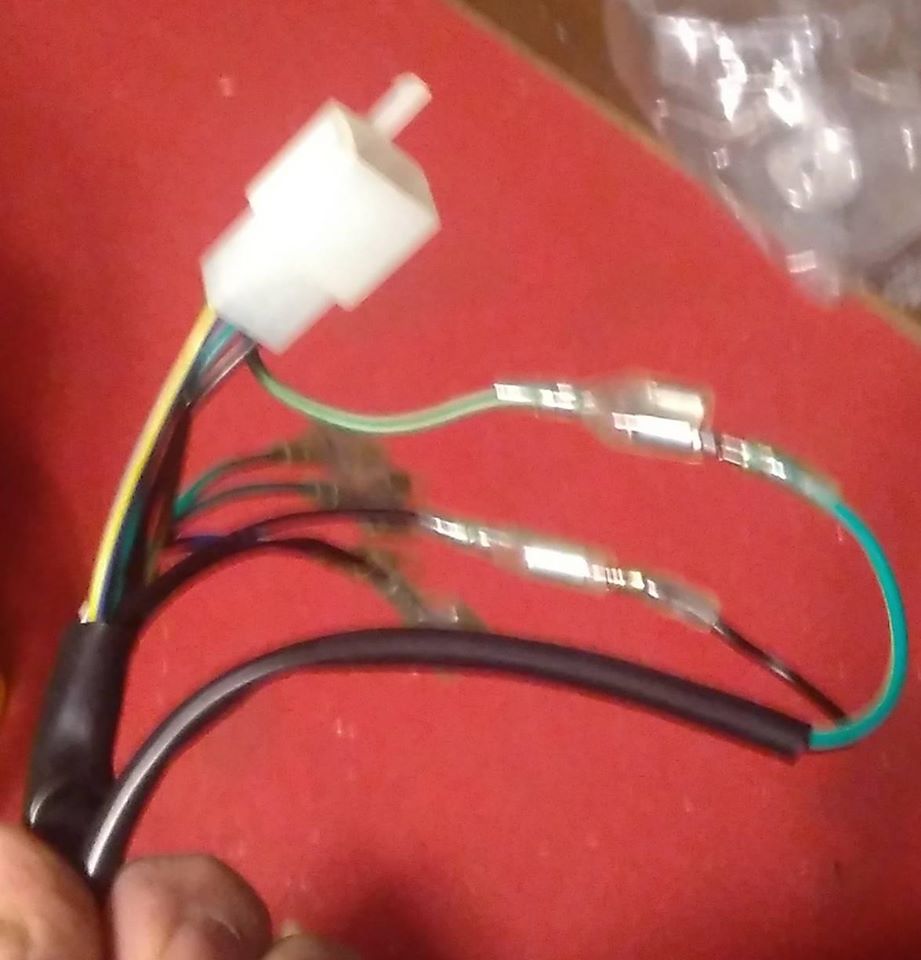

 -ハンドルスイッチ側

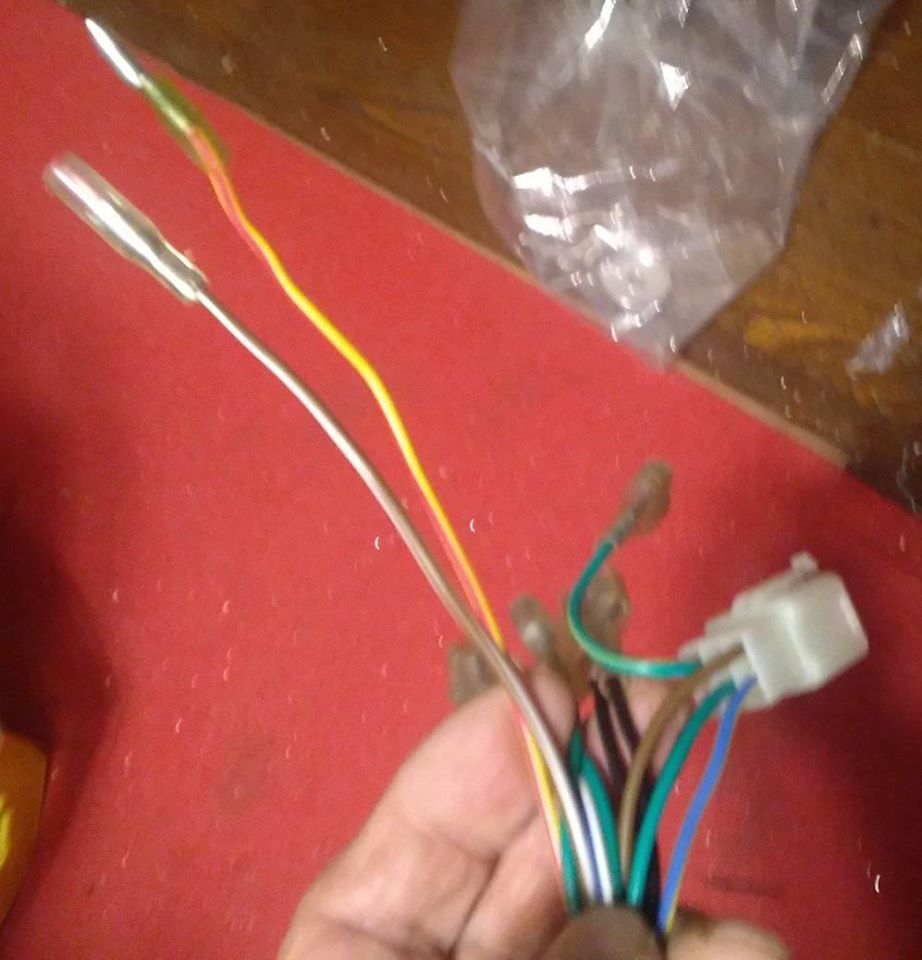

1 左スイッチのの 単線をオス 端子に付け替えるかオス形状にしてください。
の他の結線は 色合わせに考えて進めま す




2 ウインカーの配線
マジックや色テープで着色しておくとスムーズ に進めることができます。

2 ウインカーの配線の+プラス(5ledタイプではグレーの線、9ledでは黄色 の線 を右側を水色、左側をオレンジ色にマジックや色テープで着色します。
3 −マイナス(アースは(5ledタイプでは若草色、9ledでが黒 色)を緑色にマジックや色テープで着色してください

(これらは分かってやればいいので別 に着色しなくても大丈夫です)

Tips
使わない線の
赤黃
茶 白
を組立前に抜き去るか、絶縁テープなどで巻いて 配線を少し楽にしておきます
左右のストップスイッチ配線を色どうりにつ なぎます。 緑黄-緑黄、
黒-

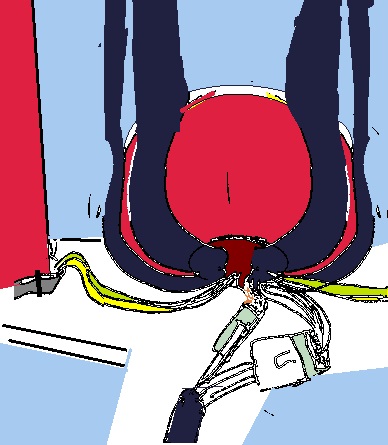

ヘッドライト

Tips ● 配線収納用にライトケースに20ミリ程度の穴を開ける裏技があり
ます。● 配線は短くしても良い

● メタルヘッドライトケース(OP)では端子の 付け替えは施 工済みのため必要ありません

ハンドルスイッチケースの凸は削るか、ハ ンドルパイプにあわせて穴を開けてください








上記で色どうりにつなげれば行くはずです。
以下 旧内容 編集待ち umleitung 参考に



上述の事と同じですが、参考まで
分かり にくい部分は下記
1 赤/黄 、 茶/白は 使用しません。
2 青白は左右をつなぎます。
3 黒も左右をつなぎます。
 左からの黒の片方(メス1)は オス端子 形状にするなどしてください。
(ライト、ウィンカーの電源となる)
4  stop SW の電源用になります。
5 ホーン用電源で12vホー ン(OP)用

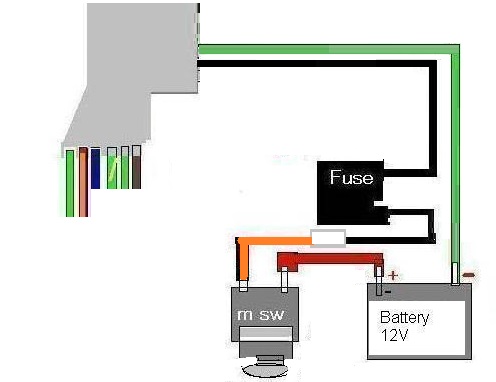

メインキー SW仕 様の場合

メイン キーSWとバッテリーの間にヒューズが入るようにします。

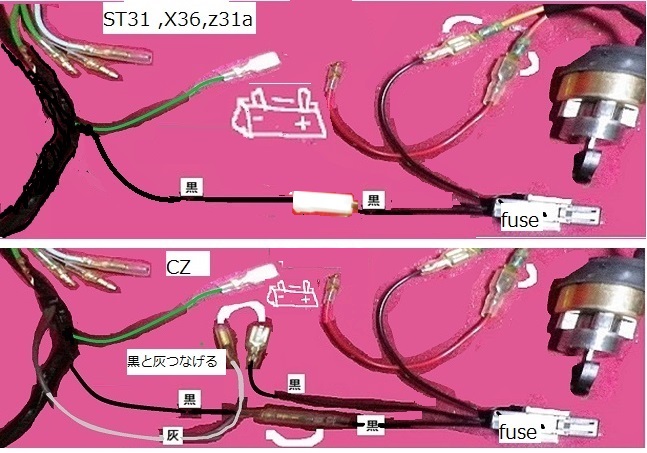

電源部 メインキー、ヒューズ


* repalce male to female terminal to + battery termina.

* connect fray and black cable or use fuse  piece.

● 端子は オスメス適時付け替えてください。

例




上述の事と同じですが、参考まで



STではメインハーネス後部は長穴を 通じて後方に。
ウィンカーのリード線はグレーは 右顔 水色に左顔オレンジ色に塗ってください 若草色は濃い緑色に塗ってください。

ウィンカーは結線前に単品で点灯確認してから、作業をしてください。


 テールランプ 配線はtype1は近似色に (黄色は黄/緑に、黒は茶に) とtype2は色どうり
● オプションダイオ-ド
この停車時昼間点灯機能ダイオードは図のようにテールランプの中間に入れます。向きに注意(単 品;¥800)
CKのLEDテールランプは国産車では一番早く採用しました!!。
停車中に相手車両からよく見えるように、ストップランプが点灯しているときにはヘッドランプが
点灯するようにしています。

この停車時昼間点灯機能はダイオードを入れることで、キャンセルできます。
(ダイオード OP;¥800)


Z31a ではテールランプからの赤色は茶色に、
黄色は黄色/緑に 塗ってください。  Z31Aではアースをペイントをはがすなどしてアースを確保してください。





緑ハトメ エンジンにア−ス

黒白-キルスイッチ(エンジンの黒)

若草、緑 ホーン用おまけ線
MKEYLAX.JPG - 20,433BYTES

参考情報 ; 配線長はSTでは40cmほど長くしてください。









メインキーを配線を追加して エンジンストップの機能を追加することができます。
kozaruのメインスイッチ 工夫






色は違ってますが、
電気の流れ方は同じですので、
参考になればと画像をおいておきます。

メインキーを装着した場合の例です
