２ 手順別組立 X35系 他機種の参考にも
今のところどこかのページとダブったりしてますので、
見つからないところなどをお知らせください。順次!編集
します。組
立は怪我の無いように気をつけて。ゆっくり丁寧に組
んください。 |
大まかというのは仔猿はいろん
な順序で
組めるからです。
●
１ エンジン搭載 と （６）
フロントスプロケット取付
３ ハンドルパイプ
取り付け
４ スイッチ取り付
け
５ ホイール取り付
け 前後
５−ｓ スピドメータ＾マグネット
トセンサーの取付
６ フロントスプロ
ケット取付
７ テールランブ
ラケッﾄ取り付け
８ リヤフェン
ダー取り付け
９ フロントフェンダー取り付け
１０
ワイヤー取り付け
１１ ランプ系の取 り付け
１２ 配線
１３ バッテリー搭 載
１４ サイドカバー
取り付け
１５ シート取り付 け、
１６ タ ンク取り付け
１７ 確認調整
組立は怪我の無いように気をつけて。
ゆっくり丁寧に組んください。 |
●CK
方式 ナウ
大まかな手順
０ エンジン搭載前
に
＊アクセルケーブルbolt
＊クラッチ、フロントスプロケッ
ト
＊オイル
＊エアクリーナーｹｰｽカット
１ エンジン搭載
１２
メインハーネス
１０
ワイヤー取り付け
３ ハンドルパイプ
取り付け
４ スイッチ取り付け
５ ホイール取り付
け 前後
５−ｓ スピドメータ＾マグネット
センサー取付
６ フロントスプロ
ケット取付
７
テールランブ ラケッﾄ取り付け
８
リヤフェン ダー取り付け
９ フロントフェンダー取り付け
１１
ランプ系の取 り付け
１３
バッテリー搭 載
１４
サイドカバー 取り付け
１５
シート取り付 け、
１６ タ ンク取り付け
１７ 確認調整
|
|
|
|
 |
１ エンジン搭載 mount power
supply
|

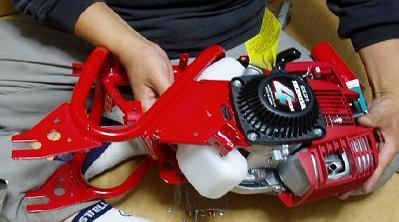

画像はz31aのものですが内容は同じです。
●難しい作業ではありませんがミスする
とエンジン大変ですから、
ゆっくり正確に、丁寧にやってくださ
い。
●個人様向けのプレミアムキット／リテ
イル版ではここは加工し、
エンジンは車体に組んであります。
●チェッ
クは、してください。お願いしま
す。
●エ
ンジン搭載は取付穴の修正が必要な
ときは、丸やすりで、
削り過ぎないように穴を長穴にし、
合わせください。
（エ
ンジンが搭載してあるものでは、締
め付けをしっかり行ってくださ
い。）
●
ネ
ジ径が５ｍｍなので、ネジを壊さな
いように注意が必要です。
|
|
|
|
|
|
２ フロン
トフォーク取 り付け
●フロ
ントフォークのフ
レームへの取付け
フレームヘッドパイプの上にはアルミ
スペーサが入ります。カラーの細い側
は、適時フォークに合わせて、削れるよ
うにした形状です。
●フロントフェンダー取付けボルトは、
下から上向きのほうが楽です。
３
ハン
ドルパイプ取付、組立
●ガタ防止のため堅くなってま
す。
最初に組むとき硬ければ、
Ｍ8×60くらいのボルトを利
用してねじ込みながら
少しずつ軽くひっぱてやる
と、うまくいくはずです。（シート用のM8ボル
トも利用できます。 この場
合、ボルトに、ワッシャーやカ
ラーを一時的に入れる
などしてください)、
ボ
ルトが ハンドルパイ
プ内に当たらないよう注意してカラーを入れ替えた
りして進め
てください。
●CRC
など少量の油を
挿入部に塗布して作業を始め、
ある程度入ったらハンドルパイ
プを回してなじませるのも効果
があります。
４ スイッチ取り付け
スイッチグリップ系は仮止
めしておくと作業しやすいで
す。
|
５ ホイー
ル取り付け 前後
●ホ イールを
分解する作
業では、安全のためにも、先にタイヤの
空気を抜いてください。
●ス
ピードメーターのマグネットの取付穴を
先にドラムに開けます。（リテイル版は
加工済み）
●同センサー組付けは、ス
ピードメーターの
ページも参照してください
●チェンケースは、前に組んでくださ
い。 x35系ではホイール系
取付後で取付け
ます。
●
ブレーキドラムは、削り出しです。
端面が軽量化のため薄いので、丁寧に
扱ってください。
●単品で磨いておくと、後でさらにきれ
いです。♪♪
●フロントアクスルは、中央に！
アクスルの太いところがフロントホー
クのかかるように、
アクスルシャフトは、左右同一の突出
量になるように組んでください。

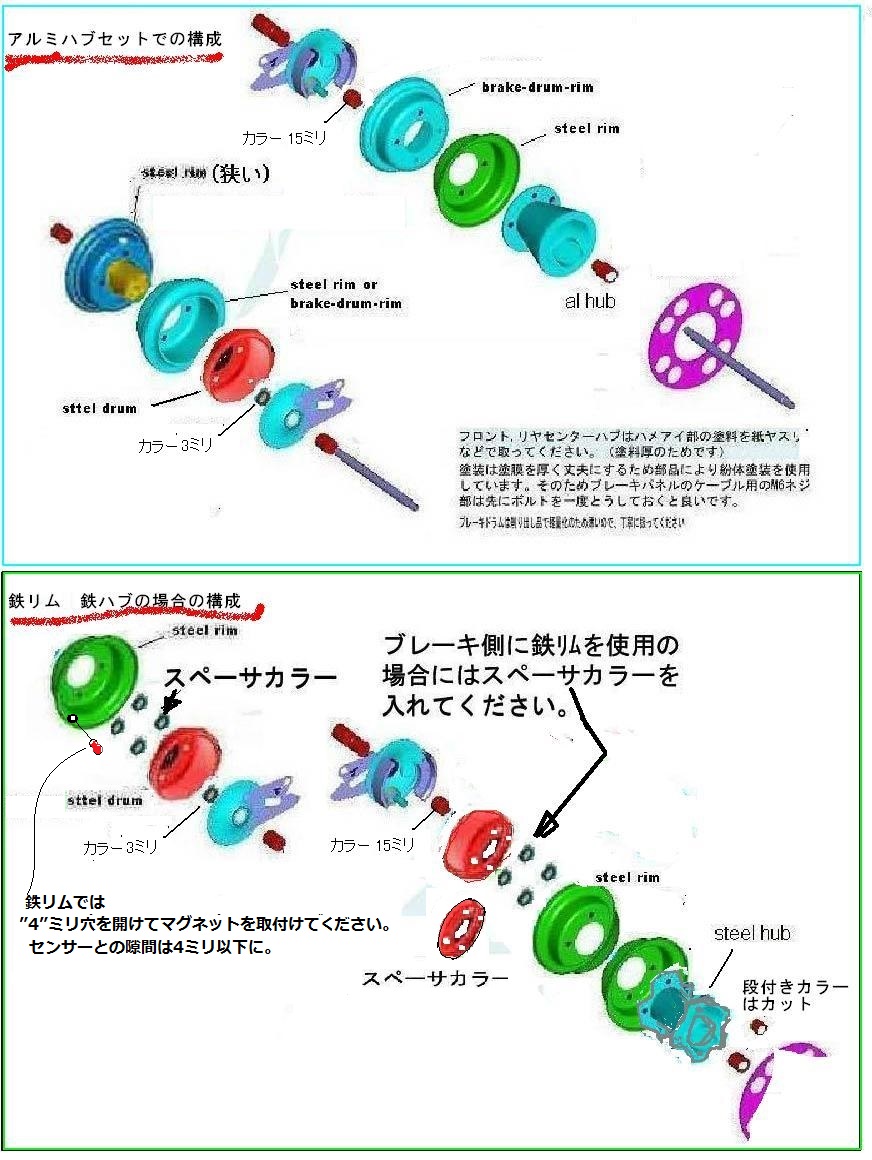

●ホイル廻りの名称
|
後
輪ハブのカラーが長い場合は段付カラー
の薄い方を1
ミリカッ
ト して短くしてください。 |
|
|
|
|
|
５−ｓ スピドメータ＾マグネッ
トトセン サーの取付
|

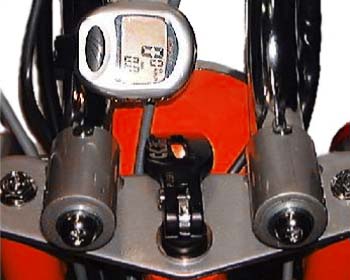

●Digital
Speed
Meter on ko-zaru
M,CZ70系ではブラケット穴がセン
サー用になっています。（数）

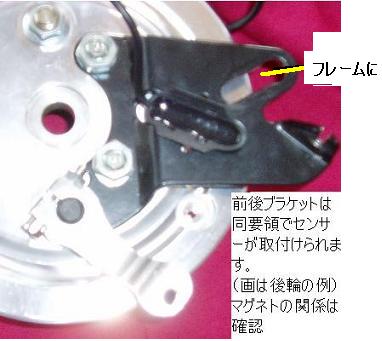

センサーは、ハブ側に向けてセット。３
ミリのビスや、ナイロンバンドでブラ
ケットにとめてください。マグネット穴
は、面取り部をヤスリ仕上げてくださ
い
マグネットは、先端部（８ミリ側）を
カットして丈を減らしてください。M４
ねじで、ホイル内側から引っ張ります。
（タイヤに損傷を当てていないか、適時
チェックが必要です。）
セット後、接着剤を使用し固定を確実に
してください。
組付け後、マグネットやセンサーなど干
渉が無いか、電線に絡まる恐れが無いよ
うにしてください。
メータはハンドル左に取付組立ます。
（表示は横向きですが・・・）
調整は後で出来ます。

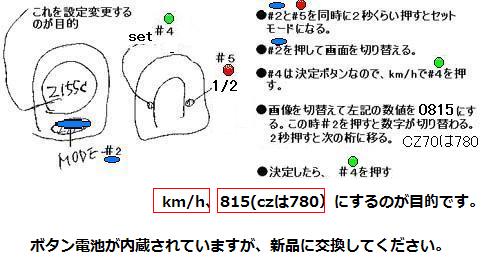

設定では、
2003/7 （Type
2）以降版では、タイヤ周長を「820」としてください。
（SET、1/2、大ボタン、です。）
６
フロントスプロケット取付
●
ドラ イブクラッチに、ドライブスプロ
ケット組付
ドライブスプロケットの締め
付けはエンジンかかると締まり
ます。
エンジンブレ−キを強力にか
けると緩みますので、
後に裏から部分溶接等で緩み
止めをしてください。
●
スプロ ケットの交換
が予定されるなど、溶接が出来
ない時の、暫定処置。

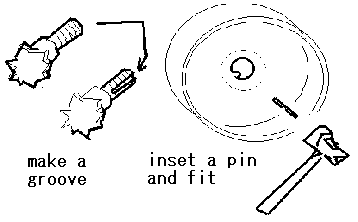

スプロケットにサンダーなど
で溝をつくり、組付後金属ピン
を打ち込み、
ゆるみ止めをする方法もあり
ます。 |
|
|
７ テールランブ
ラケッﾄ取り付け
テールランプブラケットは先ずは、上の1
箇所を取り付けます。 完全に組み上がりが
確認出来ましたら、横の穴をヤスリなどで合
わせ、m5
ボルトナットで、締めてください。
８ リヤフェン
ダー取り付
フ
レーム
後部のブラケットはフェンダーにな
じませてください。 FRPフェン
ダーの場合はトリムなど丁寧に仕上
げてください。
９ フロントフェンダー取り付け

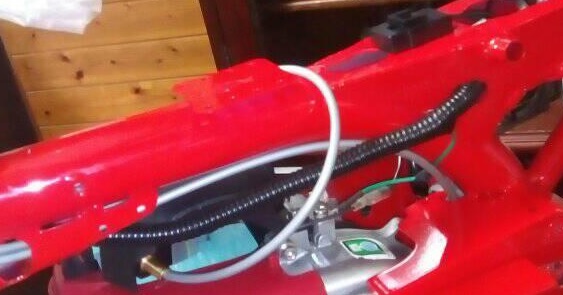

１０
ワイヤー取り付け
ミニチュア
ゆえに、配線とともに、工夫するところ
です。 画像を参考に決めてください。
改良案があれば順次掲載しています。
|
|
|
|
|
|
１１ ランプ系の
取 り付け |
ウィン
カーは2005/7現在高輝度LEDを
使用したウィンカーをオプションで用意
しています。
参
考 ページ

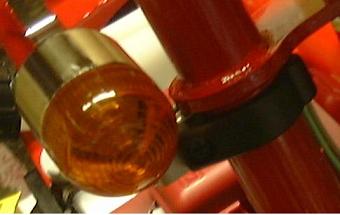

フ
ロントはプラスティックバンドにブ
ラケットを挟み込んで取り付けます。
レンズは点灯確認後ゆるみ止めを施して
ください。
１２ 配線
ミ
ニチュアゆえに、配線は苦労、工夫
するところです。 オーナーズルームの
画像も参考に決めてください。 改良案
があれば順次掲載しています。
１３ バッテリー搭 載
Ｘ３５
で
はバッテリーは横にして搭載してま
す。 ナイロンバンドでバッテリー
ブラケットは取り付けてます。
１４ サイドカバー 取り
１５ シート取り付
シー
トに
はブラケットを取り付けます。 プ
ラケット下にm8ワッシャーなどを
入れ姿勢を調整するのも手です。
１６ タ ンク取り付
タ
ンクにはジョイントを取り付けま
す。Ｏリングはシール用です。 取
付用のゴムナットは2
ケで付きますが、必要に応じ追加し
てください。
１７ 確認調整
エンジンを掛けたり走り出す前に、
確認調整してください。
ホイールに標準の鉄ハブを使用する
場合は、根気良くスリを減らしてく
ださい。（ｏｐ のアルミハブで
は調整は少々で済みます)
おわび、急遽書きましたので、不備
不足が多々です。
|
| ▲
